Popis

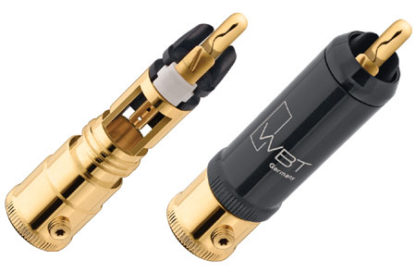

Cinchový konektor Topline s technologií nextgen™
s vodičem signálu z čisté mědi
nextgen™ – nová generace konektorů od WBT
Hlavním prvkem určujícím kvalitu WBT-0152 Cu je centrální kontaktní jednotka, která byla koncipována stejně jako u konektoru typu WBT-0110 Cu: minimalistický výtvor vodičů signálu z vysoce čisté mědi. S mědí byl zvolen jeden z nejlepších elektrických vodičů, který se stará o o ultrarychlý přenos signálu, jakož i vynikající jemné rozlišení. Kov je samozřejmě bezniklově pozlacen aby povrch neoxidoval a nebyla tak ovlivněna kvalita kontaktu.
S jeho šíří přenosového pásma až do 200 MHz je WBT-0152 Cu taktéž dalece nad parametry standardních cinchových konektorů.
Kleštinovým mechanizmem, který funguje jako sklíčidlo vrtačky, se vnější kontakt pouzdra konektoru po jeho zasunutí pevně sevře s cinchovou zásuvkou. Vysoký tlak se stará nejen o bezpečné spojení, nýbrž minimalizuje též přechodové odpory.
Jelikož je kleštinové pouzdro vyrobeno z dvou dílů, netočí se přední díl při dotahování a kontakty tak nejsou vystaveny žádnému točivému zatížení. Navíc se tímto způsobem kompenzují nepřesnosti v mírách venkovních kontaktů cinchových zásuvek.
Středový kolík je perforovaný a lehce vydutý, tak že tento pevně pružící středový kolík garantuje trvale bezpečné elektrické spojení s nejnižším možným přechodovým odporem.
Aby se podpořilo připojení obzvláště silných a také tuhých kabelů, je tělo konektoru zhotoveno z mosazi (bezniklově pozlacené) a má větší vstupní otvor pro kabel (až do průměru 10,8 mm). Samozřejmě je kovové tělo elektricky odizolováno od centrální kontaktní jednotky a tak provedeno s co nejmenší hmotou, aby i WBT-0152 Cu byl co nejvíce bez vířivých proudů.
Jinak než u digitálních výstupů, je pro výstup na phono, mikrofon atd. obzvláště důležité dobré stínění proti elektromagnetickým rušivým polím. Dle vlastností přístroje a především podmínek v místnosti (mobilní telefony, počítače atd.) mohou být tato nežádoucí rušení velmi vysoká. WBT-0110 Cu nextgenTM pur je ideálním cinchovým konektorem pro digitální spoje, nový WBT-0152 Cu optimalizuje analogové vstupy. Pro zaručení potřebného stínění má WBT-0152 Cu vodivější, s mínusovým pólem propojené mosazné pouzdro.
K připájení Vašeho kabelu doporučuje WBT stříbrnou pájku WBT-0800 šetrnou k povrchu.
Jeden torxní šroub zajišťuje bezpečné odlehčení tahu kabelu (pozice torxního šroubu může výrobně-technicky variovat na ose těla konektoru)
Průměr kabelu: do 10,8 mm
Technika napojení: pájením
Označení: žádné
Odlehčení v tahu: torxním šroubem (T.6)
Doporučené nářadí: Torx T.6 klíč WBT-0488 (přibalen u každého balení pro koncového zákazníka) a Momentový klíč WBT-0481 (pro profesionální montáž OEM)
